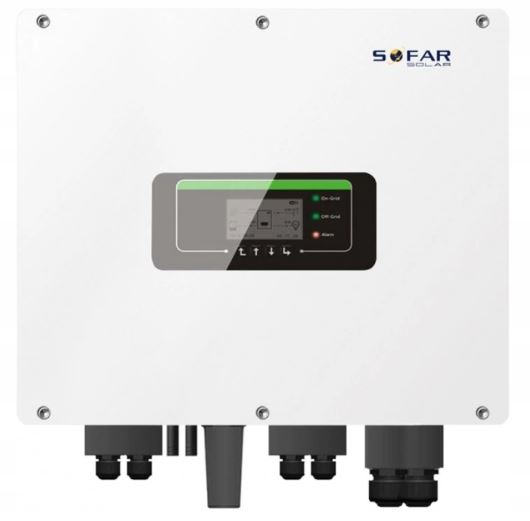

Invertteri SOFAR HYD 10KTL / 3-vaiheinen hybridi
SKU: F231G3
EAN: 5905951582207
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| Nettol eveys | |
| Nettosyvyys | |
| Nettokorkeus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 46,8 kg |
Nettohinta
1 839,07 €
Törkeää
Törkeää
Warranty Sofar HYD 10KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-10ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Tuotetiedot
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| Nettol eveys | |
| Nettosyvyys | |
| Nettokorkeus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 46,8 kg |
Sofar HYD 5K~20KTL-3PH – Kolmivaiheinen integroitu energian varastoimisInvertteri
Sofar HYD 5K~20KTL-3PH on edistyksellinen kolmivaiheinen energian varastoimisInvertteri, joka yhdistää toiminnallisuuden, joustavuuden ja luotettavuuden. Kahden MPPT-tuloaukon ja korkeintaan kahden akkuinnostuloaukon ansiosta laite tarjoaa monipuolisuutta ja tarkkaa ohjausta käyttöönotossa. Tämä on erinomainen ratkaisu vaativille energian varastointijärjestelmille, joka tukee erilaisia sovelluksia sekä kotitalouksissa että kaupallisessa sektorissa.
Tuotteen tärkeimmät ominaisuudet
- Kaksi MPPT-tuloa: Tarjoaa enemmän joustavuutta kokoonpanossa ja optimoituja energian saantoja.
- Monet rinnakkaiset järjestelmät: Joustavat järjestelmäratkaisut, jotka tukevat asennuksen laajentamista.
- APF-tila: Korkeintaan kaksi akkuinnostuloa suuremman tehokkuuden saavuttamiseksi.
- Tarkka digitaalinen ohjausmekanismi: Varmistaa järjestelmän luotettavuuden ja tehokkuuden.
- Verkon ulkopuolinen liitäntä: Tukee epätasapainoisia kuormia sekä kolmiportaisia, itsenäisiä liitäntöjä.
Kenelle tämä on hyvä valinta?
Sofar HYD 5K~20KTL-3PH on täydellinen valinta käyttäjille, jotka etsivät kattavaa ja joustavaa energian varastointiratkaisua suurissa järjestelmissä. Monien rinnakkaisten järjestelmien tukemisen ja edistyneiden toimintojen, kuten APF-tilan ja tarkan digitaalisen ohjausmekanismin ansiosta, tämä Invertteri täyttää asiakkaiden odotukset niin yksityishenkilöiltä kuin yrityksiltäkin. Se on erinomainen valinta asennuksiin, jotka vaativat vakautta, luotettavuutta ja edistyksellistä energianhallintaa.
Warranty Sofar HYD 10KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-10ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Akkulaitteen tiedot | ||||||
|---|---|---|---|---|---|---|
| Parametri | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Akkutyyppi | Litiumioniakku | Litiumioniakku | Litiumioniakku | Litiumioniakku | Litiumioniakku | Litiumioniakku |
| Akkulähtöjen määrä | 1 | 1 | 1 | 2 | 2 | 2 |
| Akkulähtöjännite (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Akkulähtöjännite täyteen lataukseen (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Nimellinen lataus-/purkuteho (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimi lataus-/purkuvirta (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Huipputehon lataus-/purkuvirta (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Akkustrategia | Sopeutus BMS:ään | Sopeutus BMS:ään | Sopeutus BMS:ään | Sopeutus BMS:ään | Sopeutus BMS:ään | Sopeutus BMS:ään |
| Akkukapasiteetti (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Siirtoliitäntä | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| PV-stringin tiedot | ||||||
| Suositeltu maksimi syöttöteho PV (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maksimi DC-jännite (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Käynnistysjännitteen operointi (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| MPPT-jännitealue (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nimellinen DC-jännite (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| MPPT-jännitealueen täydellinen teho (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Maksimi Muutänvirta (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maksimi oikosulkusuoja (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| MPPT-määrä | 2 | 2 | 2 | 2 | 2 | 2 |
| Merkkijonojen määrä MPPT:llä | 1 | 1 | 1 | 2 | 2 | 2 |
| AC-ulostulon tiedot (verkon puolella) | ||||||
| Nimellinen AC-teho (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimi ulostuloteho AC verkkoon (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Maksimi AC-teho verkosta (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maksimi ulostulovirta AC verkkoon (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maksimi AC-virta verkosta (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Nimellinen verkkojännite | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Verkon jännitealue (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Nimellinen taajuus (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Taajuuden alue (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Ulostulotehon kerroin | −1 (0,8 johtava – 0,8 viivästyttävä) | −1 (0,8 johtava – 0,8 viivästyttävä) | −1 (0,8 johtava – 0,8 viivästyttävä) | −1 (0,8 johtava – 0,8 viivästyttävä) | −1 (0,8 johtava – 0,8 viivästyttävä) | −1 (0,8 johtava – 0,8 viivästyttävä) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| AC-ulostulon tiedot (varajärjestelmä) | ||||||
| Nimellinen ulostuloteho (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maksimi ulostuloteho (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Huipputehon kesto (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maksimi ulostulovirta (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Huipputehon virta (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Nimellinen ulostulojännite (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Nimellinen taajuus (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Kytkentäaika (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Tehokkuus | ||||||
| MPPT-tehokkuus (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Eurooppalainen tehokkuus (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maksimi tehokkuus (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maksimi akkujen lataus-/purku-tehokkuus (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Suojat | ||||||
| DC-katkaisija | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| PV:n käännöspolarisaatiosuoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Ulostulevan ylivirtasuoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Ulostulevan ylivirtasuoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Saarten suoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Jäännösvirran tunnistus | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Eristeresistanssin tunnistus | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Ylivoimavuoden suojaustaso | II | II | II | II | II | II |
| Akun polariteettisuoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Yleiset tiedot | ||||||
| Mitat (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Paino (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologia | ilman muuntajaa | ilman muuntajaa | ilman muuntajaa | ilman muuntajaa | ilman muuntajaa | ilman muuntajaa |
| Valmiustilan kulutus (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Toimintalämpötila (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Kosteus (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Äänenvoimakkuus (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maksimi toimintakorkeus (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Jäähdytys | luonnollinen | luonnollinen | luonnollinen | pakotettu ilmavirtaus | pakotettu ilmavirtaus | pakotettu ilmavirtaus |
| Suojaluokka | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Toiminnot | ||||||
| DC-liitin | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC-verkkoliitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin |
| AC-ulostulo-liitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin | 5P-liitin |
| Näyttö | LCD | LCD | LCD | LCD | LCD | LCD |
| Seurantaliitäntä | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) | Bluetooth/RS485/Wi-Fi/GPRS (valinnainen) |
| Parallelihyödyntäminen | kyllä | kyllä | kyllä | kyllä | kyllä | kyllä |
| Takuu (vuotta) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standardit | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Turvastandardit | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Sähköverkkostandardit | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
