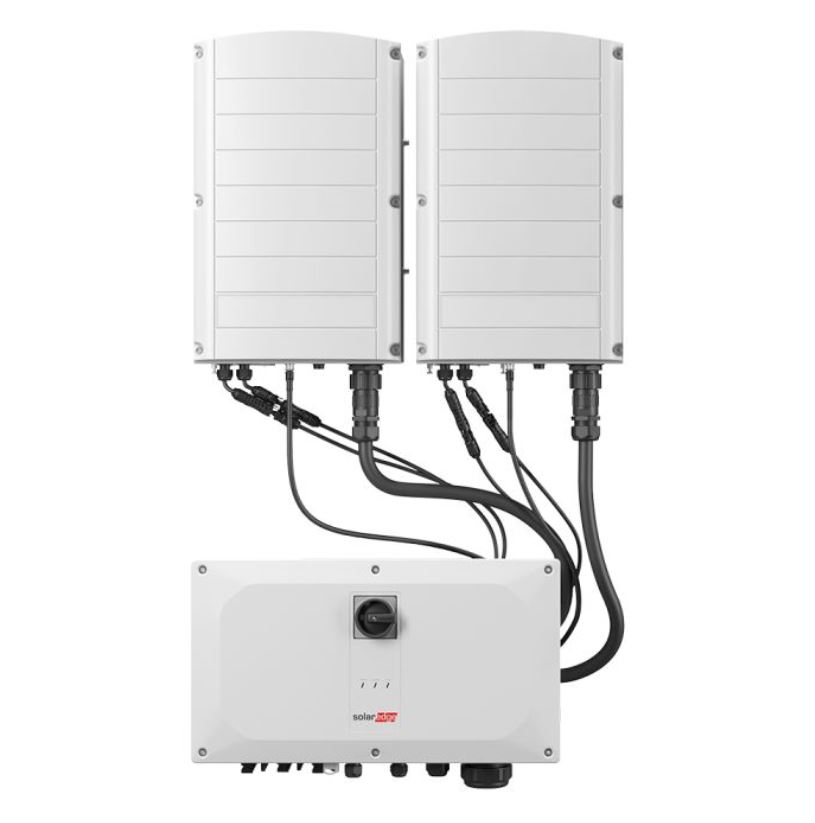

Invertterii SOLAR EDGE SE50K – RW00IBPQ4 + 2 apuyksikköä SESUK- RW00INNN4 SYNERGY TEKNOLOGIA (w/RSD)
SKU: F240L0
EAN: 5905951582443
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 81,2 kg |
Nettohinta
2 570,90 €
Törkeää
Törkeää
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
Tuotetiedot
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 81,2 kg |
Invertteri SolarEdge SE50K / SE66.6K / SE90K / SE100K / SE120K -sarjassa
SE50K / SE66.6K / SE90K / SE100K / SE120K -sarjan Invertterit on suunniteltu suurille SUNNICenergiainstallaatioille, tarjoten vertaansa vailla olevaa tehokkuutta, turvallisuutta ja käyttömukavuutta. Moduulirakenteensa ja kehittyneiden toimintojensa ansiosta nämä laitteet täyttävät SUNNICenergia-alan korkeimmat standardit.
Keskeiset ominaisuudet:
- Ennenaikainen käyttöönotto: Järjestelmän komponenttien automaattinen tarkastus asennusvaiheessa, mikä lyhentää asennus- ja käyttöönottoaikaa.
- Helppo asennus: Moduulirakenteinen, kevyt muotoilu mahdollistaa asennuksen kahden henkilön tiimissä.
- Kehittynyt turvallisuus: Muutänrakennetut lämpötilasensorit ja kaarrokortin suojaus, jossa on valinnainen nopea katkaisu.
- Itsenäinen toiminta: Synergiset yksiköt minimoivat huoltokeskeytyksiä ja helpottavat käyttöä.
- Integroitu suojointi: Tyypin 2 DC-laitteiston ylijännitesuoja ja tyypin 2 SPD AC maksimaaliseen turvallisuuteen.
Miksi valita SE50K / SE66.6K / SE90K / SE100K / SE120K -sarjan Invertterii?
Tämän sarjan Invertterit tarjoavat reaaliaikaisen seurannan, joka mahdollistaa paremman hallinnan järjestelmän tehokkuudesta ja nopean reagoinnin mahdollisiin ongelmiin. Muutänrakennettu PID-rajoitusominaisuus takaa maksimaalisen suorituskyvyn, ja yhteensopivuus SolarEdge-kehittyneiden energianhallintajärjestelmien kanssa tekee niistä tulevaisuuden valinnan.
Kevyen rakenteen ja helpon asennuksen ansiosta nämä laitteet soveltuvat sekä suurille kaupallisille että teollisille asennuksille. Muutänrakennettu ylijännitesuoja, valinnaiset DC-häiriökatkaisijat ja kehittyneet turvallisuusominaisuudet takaavat luotettavuuden ja kestävyysen korkeimmalla tasolla. Tämä on ihanteellinen ratkaisu sijoittajille, jotka etsivät tehokkaita ja monipuolisia taajuusmuuttajia suurille SUNNICenergiataioksille.
Datasheet Solar Edge SE50K - RW00IBPQ4 + 2 pcs. SESUK-RW00INNN4 (w/RSD)
datasheet-solar-edge-se50k-rw00ibpq4-2-pcs-sesuk-rw00innn4-w-rsd.pdf
| Tekniset tiedot SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parametr | SE50K (verkossa 400v) | SE66.6K (verkossa 400v) | SE90K (verkossa 400v) | SE100K (verkossa 400v) | SE120K (verkossa 480V) | ||
| Ulostulo | |||||||
| Nimellinen aktiivinen ulostuloteho (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maksimaalinen näennäinen ulostuloteho (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Ulostulojännite AC — vaihe–vaihe/vaihe–neutraalijohdin (nimellisarvo) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Ulostulojännite AC — vaiheen jännitealue / neutraalijohdon jännitealue (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| AC-taajuus (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maksimaalinen jatkuva ulostulovirta (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| AC-ulostuloliitäntöjen yhdistelmät | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Tuetut verkkotyypit | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maksimaalinen erotusvirta (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Verkonvalvonta, saarekkeen suojaus, muunneltava tehokerroin, maan mukaan säädettävät kynnysarvot | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | ||
| Kokonaisvääristymä (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Tehokertoimen alue | ±0.8 aina ±1 | ±0.8 aina ±1 | ±0.8 aina ±1 | ±0.8 aina ±1 | ±0.8 aina ±1 | ||
| Syöttötiedot | |||||||
| Maksimaalinen DC-teho (STC-moduuli) invertteri / synergiyksikkö (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Ilman muuntajaa, ei maadoitusta | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | ||
| Maksimaalinen syöttöjännitteen DC+ ja DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Nimellinen syöttöjännitteen DC+ ja DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maksimaalinen syöttövirta (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Käänteinen napaussuojan | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | ||
| Maadoitustunnistus | Herkkä 167 kΩ synergiyksikköä kohden | Herkkä 167 kΩ synergiyksikköä kohden | Herkkä 167 kΩ synergiyksikköä kohden | Herkkä 167 kΩ synergiyksikköä kohden | Herkkä 167 kΩ synergiyksikköä kohden | ||
| Maksimaalinen hyötysuhde invertterillä (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Eurooppalainen hyötysuhde (punnittu) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Yöaikainen energiankulutus (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Muut toiminnot | |||||||
| Tuetut viestintäliitännät | 2 x RS485, Ethernet, Wi-Fi (valinnainen), matkapuhelinverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), matkapuhelinverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), matkapuhelinverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), matkapuhelinverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), matkapuhelinverkko (valinnainen) | ||
| Älykäs energianhallinta | Viennin rajoittaminen | Viennin rajoittaminen | Viennin rajoittaminen | Viennin rajoittaminen | Viennin rajoittaminen | ||
| Invertterin käynnistys | SetApp-mobiilisovelluksen kautta käyttäen Muutänrakennettua Wi-Fi-pisteen yhdistämistä paikallisesti | SetApp-mobiilisovelluksen kautta käyttäen Muutänrakennettua Wi-Fi-pisteen yhdistämistä paikallisesti | SetApp-mobiilisovelluksen kautta käyttäen Muutänrakennettua Wi-Fi-pisteen yhdistämistä paikallisesti | SetApp-mobiilisovelluksen kautta käyttäen Muutänrakennettua Wi-Fi-pisteen yhdistämistä paikallisesti | SetApp-mobiilisovelluksen kautta käyttäen Muutänrakennettua Wi-Fi-pisteen yhdistämistä paikallisesti | ||
| Suojaa sähkökaarta haittaavilta häiriöiltä | Muutänrakennettu, käyttäjän määritettävissä (UL1699B:n mukaisesti) | Muutänrakennettu, käyttäjän määritettävissä (UL1699B:n mukaisesti) | Muutänrakennettu, käyttäjän määritettävissä (UL1699B:n mukaisesti) | Muutänrakennettu, käyttäjän määritettävissä (UL1699B:n mukaisesti) | Muutänrakennettu, käyttäjän määritettävissä (UL1699B:n mukaisesti) | ||
| Nopea katkaisutoiminto | Valinnainen (automaattinen AC-verkosta katkaisemisen jälkeen) | Valinnainen (automaattinen AC-verkosta katkaisemisen jälkeen) | Valinnainen (automaattinen AC-verkosta katkaisemisen jälkeen) | Valinnainen (automaattinen AC-verkosta katkaisemisen jälkeen) | Valinnainen (automaattinen AC-verkosta katkaisemisen jälkeen) | ||
| PID-säädin | Yöaika, Muutänrakennettu | Yöaika, Muutänrakennettu | Yöaika, Muutänrakennettu | Yöaika, Muutänrakennettu | Yöaika, Muutänrakennettu | ||
| RS485:n ylirasitussuojat (portit 1+2) | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | ||
| DC-jännitteen ylirasitussuojat | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | Tyypin II, vaihdettavissa paikan päällä, integroitu | ||
| AC-jännitteen ylirasitussuojat | Tyypin II, vaihdettavissa paikan päällä, valinnainen | Tyypin II, vaihdettavissa paikan päällä, valinnainen | Tyypin II, vaihdettavissa paikan päällä, valinnainen | Tyypin II, vaihdettavissa paikan päällä, valinnainen | Tyypin II, vaihdettavissa paikan päällä, valinnainen | ||
| DC-fuusorit (yksipaikalliset) | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen | ||
| DC-kytkin | Valinnainen | Valinnainen | Valinnainen | Valinnainen | Valinnainen | ||
| Sääntöjen mukaisuus | |||||||
| Turvallisuus | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Verkkoonliitosnormit | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Type A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | ||
| Asennustiedot | |||||||
| Synergy-yksiköiden määrä yhdellä invertterillä | 2 | 2 | 3 | 3 | 3 | ||
| AC-kaapelin poikkileikkaus ja ulkohalkaisija (mm²) | Poikkileikkaus enintään 120 / 70 mm²; ulkohalkaisija 30-50 / 12-20 mm | Poikkileikkaus enintään 120 / 70 mm²; ulkohalkaisija 30-50 / 12-20 mm | Poikkileikkaus enintään 120 / 70 mm²; ulkohalkaisija 30-50 / 12-20 mm | Poikkileikkaus enintään 120 / 70 mm²; ulkohalkaisija 30-50 / 12-20 mm | Poikkileikkaus enintään 120 / 70 mm²; ulkohalkaisija 30-50 / 12-20 mm | ||
| DC-syöttö: Invertteri / Synergy-yksikkö | 8/4 paria MC4 | Tiiviste, 2 paria / 1 para, enintään 50 mm², alumiini tai kupari, johtimen ulkohalkaisija 12-20 mm | 8/4 paria MC4 | Tiiviste, 2 paria / 1 para, enintään 50 mm², alumiini tai kupari, johtimen ulkohalkaisija 12-20 mm | 12/4 paria MC4 | Tiiviste, 3 paria / 1 para, enintään 50 mm² alumiini tai kupari, johtimen ulkohalkaisija 12-20 mm | 12/4 paria MC4 | Tiiviste, 3 paria / 1 para, enintään 50 mm² alumiini tai kupari, johtimen ulkohalkaisija 12-20 mm | 12/4 paria MC4 | Tiiviste, 3 paria / 1 para, enintään 50 mm² alumiini tai kupari, johtimen ulkohalkaisija 12-20 mm | ||
| Mitat (korkeus x leveys x syvyys) (mm) | Synergy-yksikkö: 558 x 328 x 273 mm; Synergiankäyttöliittymä: 360 x 560 x 295 mm | Synergy-yksikkö: 558 x 328 x 273 mm; Synergiankäyttöliittymä: 360 x 560 x 295 mm | Synergy-yksikkö: 558 x 328 x 273 mm; Synergiankäyttöliittymä: 360 x 560 x 295 mm | Synergy-yksikkö: 558 x 328 x 273 mm; Synergiankäyttöliittymä: 360 x 560 x 295 mm | Synergy-yksikkö: 558 x 328 x 273 mm; Synergiankäyttöliittymä: 360 x 560 x 295 mm | ||
| Paino (kg) | Synergy-yksikkö: 32 kg; Synergiankäyttöliittymä 18 kg | Synergy-yksikkö: 32 kg; Synergiankäyttöliittymä 18 kg | Synergy-yksikkö: 32 kg; Synergiankäyttöliittymä 18 kg | Synergy-yksikkö: 32 kg; Synergiankäyttöliittymä 18 kg | Synergy-yksikkö: 32 kg; Synergiankäyttöliittymä 18 kg | ||
| Käyttölämpötila-alue (°C) | -40 – +60 | -40 – +60 | -40 – +60 | -40 – +60 | -40 – +60 | ||
| Jäähdytys | Tuulettimen (vaihdettavissa) | Tuulettimen (vaihdettavissa) | Tuulettimen (vaihdettavissa) | Tuulettimen (vaihdettavissa) | Tuulettimen (vaihdettavissa) | ||
| Melutaso (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Suojausluokka | IP65 — ulkona ja Muuttiloissa | IP65 — ulkona ja Muuttiloissa | IP65 — ulkona ja Muuttiloissa | IP65 — ulkona ja Muuttiloissa | IP65 — ulkona ja Muuttiloissa | ||
| Asennus | Mukana toimitettu tuki | Mukana toimitettu tuki | Mukana toimitettu tuki | Mukana toimitettu tuki | Mukana toimitettu tuki | ||
