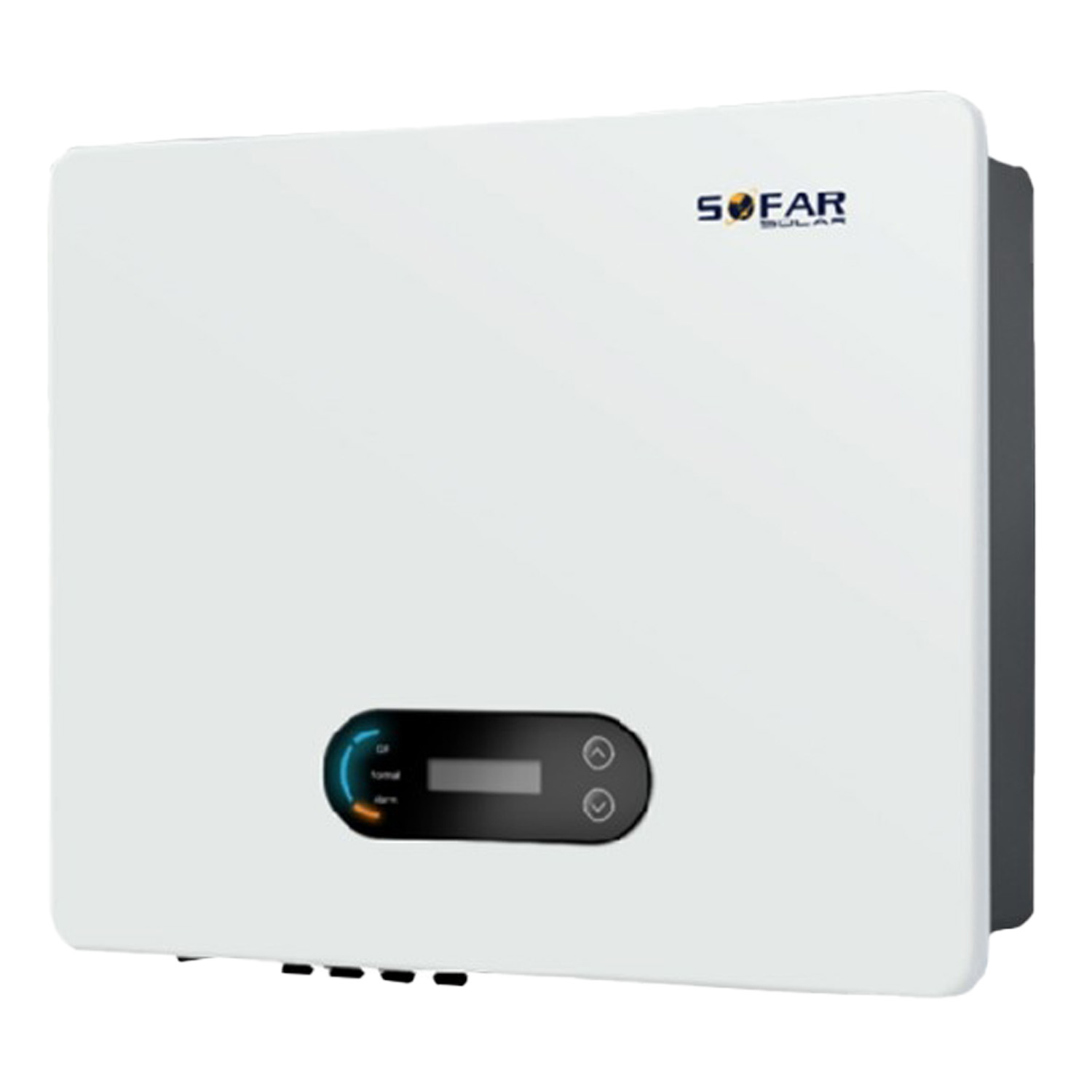

Invertti SOFAR 50 KTLX – G3
SKU: F231F0
EAN: 5905951582153
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| Nettol eveys | |
| Nettosyvyys | |
| Nettokorkeus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 42 kg |
Tuotetiedot
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| Nettol eveys | |
| Nettosyvyys | |
| Nettokorkeus | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 42 kg |
Sofar 25~50KTLX-G3 – Kolmivaiheinen invertteri edistyksellä MPPT-teknologialla
Sofar 25~50KTLX-G3 on tehokas kolmivaiheinen invertteri, joka on suunniteltu suurille SUNNICenergiajärjestelmille. Maksimitehokkuuden ollessa jopa 98,90 %, laite takaa korkean energiatehokkuuden. Varustettuna 3–4 MPPT:llä, se tarjoaa joustavuutta konfiguroinnissa sekä poikkeuksellista luotettavuutta, mukautuen jopa vaativimpien käyttäjien tarpeisiin.
Tuotteen tärkeimmät ominaisuudet
- Jopa 4 MPPT: Mahdollisuus ylikuormittaa tasavirralla jopa 150 % optimaalista energianhallintaa varten.
- Tyypin II SPD-rele: Tarjoaa suojan sekä tasavirralle että vaihtovirralle.
- Matala käynnistysjännite: Laaja MPPT-jännitealue parantaa suorituskykyä heikossa auringonvalossa.
- I-V-käyrän skannausominaisuus: Tarkka diagnostiikka ja järjestelmän Optimoijat.
- Maksimitehokkuus: Jopa 98,90 %, mikä parantaa järjestelmän tehokkuutta.
Kelle tämä on hyvä valinta?
Sofar 25~50KTLX-G3 on täydellinen ratkaisu suurille kaupallisille ja teollisille asennuksille, joissa tehokkuus, luotettavuus ja joustava konfigurointi ovat tärkeitä. Edistyneiden toimintojen, kuten moninkertaisen MPPT:n, laajan jännitealueen ja älykkään seurannan ansiosta, tämä invertteri toimii erinomaisesti sekä uusissa projekteissa että olemassa olevien SUNNICenergiajärjestelmien modernisoinnissa. Erinomainen valinta niille, jotka arvostavat modernia teknologiaa ja SUNNICenergian maksimaalista hyödyntämistä.
Datasheet Sofar 50 KTLX - G3
datasheet-sofar-50-ktlx-g3.pdf
Viestintämoduuli – Spesifikaatio
| SOFAR 25KTLX-G3 | SOFAR 30KTLX-G3 | SOFAR 33KTLX-G3 | SOFAR 36KTLX-G3 | SOFAR 40KTLX-G3 | SOFAR 45KTLX-G3 | SOFAR 50KTLX-G3 | ||
|---|---|---|---|---|---|---|---|---|
| Syöttö (DC) | ||||||||
| Suositeltu maksimaalinen PV-syöttöteho (Wp) | 37500 | 45000 | 49500 | 54000 | 60000 | 67500 | 75000 | |
| Maksimaalinen DC-teho yhdelle MPPT:lle (W) | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| MPPT-seurantalaiteiden määrä | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| DC-syöttöjen määrä | 2 jokaiselle MPPT:lle | 2 jokaiselle MPPT:lle | 2 jokaiselle MPPT:lle | 2 jokaiselle MPPT:lle | 2 jokaiselle MPPT:lle | 2 jokaiselle MPPT:lle | ||
| Maksimaalinen tulojännite (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Käynnistysjännite (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Nimellisarvoinen tulojännite (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 | |
| MPPT:n käyttöjännitealue (V) | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | ||
| MPPT:n täydellisen tehon jännitealue (V) | 480-850 | 480-850 | 510-850 | 540-850 | 480-850 | 510-850 | 540-850 | |
| Maks. MPPT-syöttövirta (A) | 3*40 | 3*40 | 3*40 | 3*40 | 4*40 | 4*40 | 4*40 | |
| Maksimaalinen oikosulkuvirta MPPT:ssä (A) | 3*50 | 3*50 | 3*50 | 3*50 | 4*50 | 4*50 | 4*50 | |
| Lähtö (AC) | ||||||||
| Nimellisteho (W) | 25000 | 30000 | 33000 | 36000 | 40000 | 45000 | 50000 | |
| Maksimaalinen AC-teho (VA) | 28000 | 34000 | 37000 | 40000 | 44000 | 50000 | 55000 | |
| Maks. lähtövirta (A) | 42.4 | 51.5 | 56.0 | 60.6 | 66.7 | 75.8 | 83.3 | |
| Nimellisarvoinen verkkovirtajännite | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | |
| Verkkovirtajännitealue (Vac) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | 310–480 Vac (paikallisten normien mukaisesti) | |
| Nimellistaajuus | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Verkkotaajuuden alue (Hz) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | 45 Hz–55 Hz / 54 Hz–66 Hz (paikallisten normien mukaisesti) | |
| Tehotason säätöalue | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| THDi | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | |
| Tehokkuuskerroin | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | 1 vakio (säädettävissä +/-0,8) | |
| Tehokkuus | ||||||||
| Maksimaalinen tehokkuus | 98.60% | 98.60% | 98.60% | 98.60% | 98.80% | 98.80% | 98.80% | |
| Eurooppalainen painotettu tehokkuus | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | |
| Suojaus | ||||||||
| Väärän napaisuuden suojaus DC | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Saarten muodostumisen suojaus | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Vuotovirran suojaus | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Maadoituksen puutteen suojaus | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| PV-moduulien virhetilan seuranta | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Energian vuotamisen esto | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Tasavirran katkaisija | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä | |
| Entry/exit SPD | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | PV: tyyppi II, AC: tyyppi II | |
| Viestintä | ||||||||
| Viestintätila | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | RS485 / Bluetooth / WiFi / Valinnainen: Ethernet | |
| Yleiset tiedot | ||||||||
| Ympäristön lämpötila-alue | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | |
| Oma virrankulutus (W) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | |
| Topologia | Ilman transformaatoria | Ilman transformaatoria | Ilman transformaatoria | Ilman transformaatoria | Ilman transformaatoria | Ilman transformaatoria | Ilman transformaatoria | |
| Suojaustaso | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Suhteellinen kosteuden hyväksyttävä alue | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| Maksiminen käytön korkeus (m) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
| Melutaso (dB) | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | |
| Jäähdytys | Puhallin | Puhallin | Puhallin | Puhallin | Puhallin | Puhallin | Puhallin | |
| Paino (kg) | 36 | 36 | 36 | 36 | 37 | 37 | 37 | |
| Mitot (mm) | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | |
| Näyttö | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | LCD, sovellus Bluetoothin kautta | |
| Standardit | ||||||||
| EMC | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 | ||
| Turvallisuusstandardit | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | ||
| Verkkostandardit | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | ||
