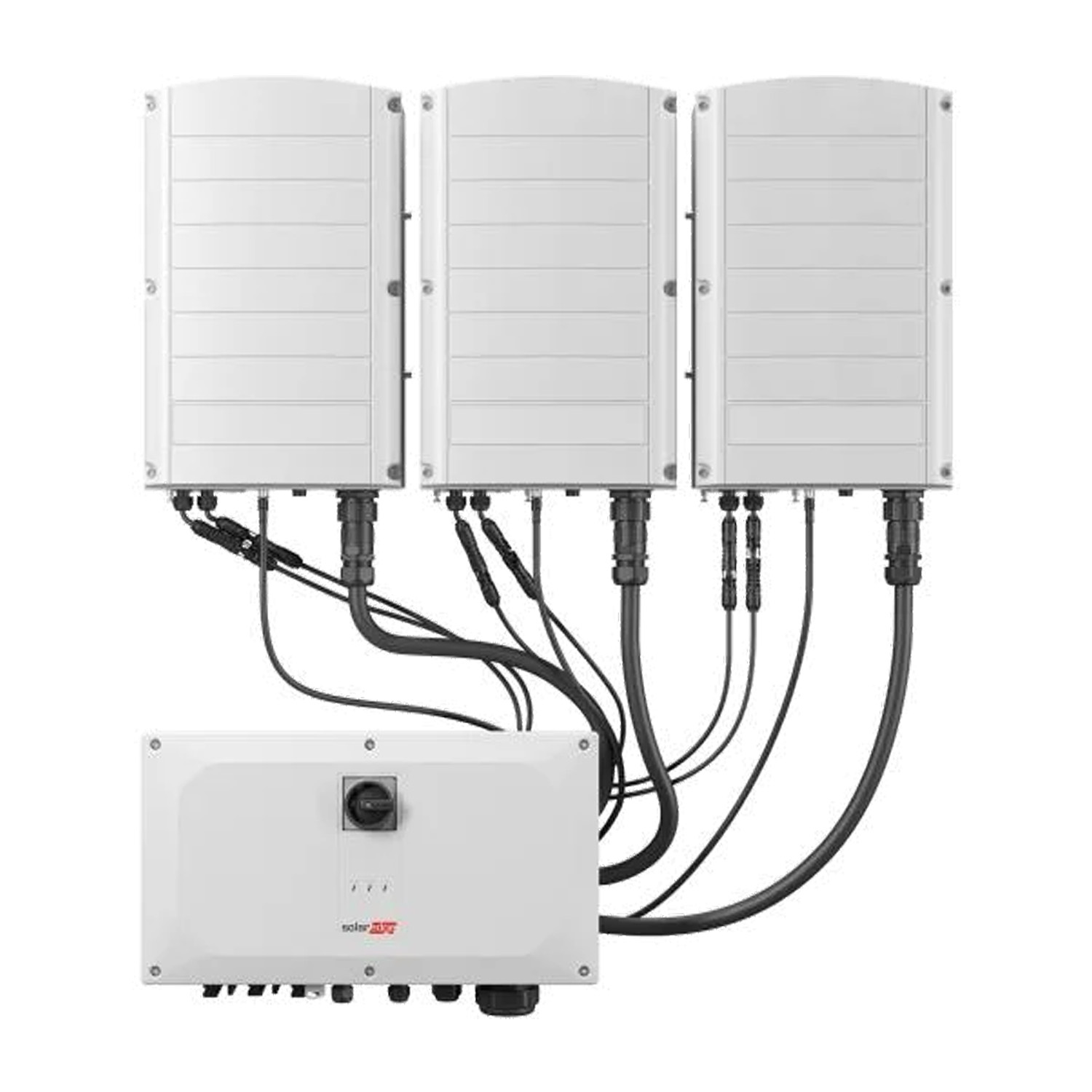

Invertteri SOLAR EDGE SE100K – RW00IBNM4 + 3 apuyksikköä SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 114,52 kg |
| CN | 85044086 |
Nettohinta
4 438,95 €
Törkeää
Törkeää
Tuotetiedot
| Valmistaja | |
|---|---|
| Nimellisteho | |
| Sähkönsyöttö | |
| Hybridilaite | |
| MPPT | |
| Takuu | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tyyppi I | |
| SPD Tyyppi II | |
| SPD Typ III | |
| SPD – Vapaa paikka | |
| AFCI | |
| Paino | 114,52 kg |
| CN | 85044086 |
SolarEdgein Kolmivaiheiset Invertterit Synergia-teknologialla (Eurooppa)
SolarEdgein kolmivaiheiset invertterit synergia-teknologialla (mallit SE50K, SE66.6K, SE90K, SE100K, SE120K) ovat edistyksellisiä ratkaisuja suurille aurinkosähköasennuksille, jotka on suunniteltu nopeaa asennusta ja maksimaalista tehokkuutta silmällä pitäen. Moduulirakenteen ansiosta, johon kuuluu 2 tai 3 synergia-yksikköä sekä yksi synergiaa hallitseva laite, asennus on helppoa ja sen voi tehdä kaksi henkilöä. Nämä invertterit tarjoavat pitkän takuuajan (12-20 vuotta) sekä joukon sisäänrakennettuja turvallisuus- ja seurantaominaisuuksia.
SolarEdgein Kolmivaiheisten Invertterien Synergia-teknologian tärkeimmät ominaisuudet:
- Nopea asennus ja käyttöönotto: Erityinen ennakkovaihe käyttöönottamiseksi mahdollistaa komponenttien ja kaapeloinnin automaattisen validoinnin ennen verkkoyhteyden muodostamista, ja kevyt, moduulirakenteinen muotoilu helpottaa asennusta.
- Korkea luotettavuus ja helppo käyttö: Jokaisen synergia-yksikön itsenäinen toiminta pidentää järjestelmän vikavapaata käyttöaikaa ja yksinkertaistaa huoltoa.
- Edistyksellinen turvallisuus: Sisäänrakennetut lämpöanturit havaitsevat kaapeloinnin vikoja, integroitu suoja kaarros- ja oikosulkuvaurioilta, valinnainen nopea katkaisu sekä valvotut, vaihdettavat ylijännitesuojat (SPD DC tyyppi 2, valinnaisesti AC tyyppi 2).
- Maksimaalinen järjestelmätehokkuus: Integroitu toiminto potentiaalista aiheutuvan vaurioitumisen (PID) rajoittamiseen sekä invertterin maksimitehokkuus 98,3%.
- Kattava seuranta: Sisäänrakennettu moduulin tason seurantatoiminto Ethernet- tai matkapuhelinverkkoyhteydellä (valinnaisesti Wi-Fi), joka tarjoaa täyden näkyvyyden järjestelmän toiminnasta.
- Laaja tehoalue: Saatavilla olevat mallit AC:n nimellisteholla 50 kW:sta 120 kW:iin, sopivat suurille kaupallisille ja teollisille projekteille.
Kenelle tämä on hyvä valinta?
SolarEdgein kolmivaiheiset invertterit synergia-teknologialla ovat ihanteellinen ratkaisu suurille aurinkosähköasennuksille kaupallisessa ja teollisessa sektorissa Euroopan markkinoilla. Niiden modulaarinen rakenne, edistykselliset turvallisuusominaisuudet, korkea tehokkuus ja kattavat seurantamahdollisuudet tekevät niistä erinomaisen valinnan sijoittajille ja kehittäjille, jotka etsivät luotettavia, helposti asennettavia ja käytettäviä sekä kustannustehokkaita ratkaisuja. Pitkä takuu aika vahvistaa lisäksi niiden korkean laadun ja kestävyyden.
| Parametri | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| LÄHTÖ | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Merellinen aktiivinen lähtöteho AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimaalinen näennäisteho AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Lähtöjännite AC – vaihe-vaihe / vaihe-neutraali (nimellisarvo) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Lähtöjännite AC – vaiheen-vaihe/vaiheen-neutraali hankkeiden alue (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC-taajuus (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimaalinen jatkuva lähtövirta (per vaihe) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Lähtövirran liitännät AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Tuetut verkot | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimaalinen vikavirtavirta(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Verkon valvonta, saaren käyttöominaisuudet, säädettävä teho-tekijä, maan mukaan säädettävät rajaarvot | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Kokonaisaharmonisointi (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Tehonhuippuarvojen alue | +/- 0.8 – 1 | +/- 0.8 – 1 | +/- 0.8 – 1 | +/- 0.8 – 1 | +/- 0.8 – 1 |
| SISÄÄNTULOS | |||||
| Maksimaalinen DC-teho (STC-moduuli) invertteri / synergiyksikkö (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Transformaattorittomat, maadoittamattomat | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Maksimaalinen sisääntulojännite DC+ DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nimellisarvoisen jännite sisääntulo DC+ DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maksimaalinen sisäänvirta (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Käänteisen napaisuuden suoja | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| Maadoituslyöntien havainto | Tunnistuskynnys 167 kΩ synergiyksikköä kohti(4) | Tunnistuskynnys 167 kΩ synergiyksikköä kohti(4) | Tunnistuskynnys 167 kΩ synergiyksikköä kohti(4) | Tunnistuskynnys 167 kΩ synergiyksikköä kohti(4) | Tunnistuskynnys 167 kΩ synergiyksikköä kohti(4) |
| Maksimaalinen invertterin tehokkuus (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Eurooppalainen tehokkuus (painotettu) (%) | 98 | 98 | 98 | 98 | 98 |
| Yöllinen virrankulutus (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| MUUT OMINAISUUDET | |||||
| Tuetut viestintäliitännät(5) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), mobiiliverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), mobiiliverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), mobiiliverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), mobiiliverkko (valinnainen) | 2 x RS485, Ethernet, Wi-Fi (valinnainen), mobiiliverkko (valinnainen) |
| Älykäs energiahallinta | Vienti rajoitettu | Vienti rajoitettu | Vienti rajoitettu | Vienti rajoitettu | Vienti rajoitettu |
| Invertterin käynnistys | SetApp-mobiilisovellus käyttää sisäänrakennettua Wi-Fi-pisteen yhdistääkseen paikallisen yhteyden | SetApp-mobiilisovellus käyttää sisäänrakennettua Wi-Fi-pisteen yhdistääkseen paikallisen yhteyden | SetApp-mobiilisovellus käyttää sisäänrakennettua Wi-Fi-pisteen yhdistääkseen paikallisen yhteyden | SetApp-mobiilisovellus käyttää sisäänrakennettua Wi-Fi-pisteen yhdistääkseen paikallisen yhteyden | SetApp-mobiilisovellus käyttää sisäänrakennettua Wi-Fi-pisteen yhdistääkseen paikallisen yhteyden |
| Suoja sähkökaarelta aiheutuvilta häiriöiltä | Sisäänrakennettu, käyttäjän määritettävissä (UR1699B mukaisesti) | Sisäänrakennettu, käyttäjän määritettävissä (UR1699B mukaisesti) | Sisäänrakennettu, käyttäjän määritettävissä (UR1699B mukaisesti) | Sisäänrakennettu, käyttäjän määritettävissä (UR1699B mukaisesti) | Sisäänrakennettu, käyttäjän määritettävissä (UR1699B mukaisesti) |
| Nopea sammutus | Valinnainen (automaattinen AC-verkosta irrottamisen jälkeen) | Valinnainen (automaattinen AC-verkosta irrottamisen jälkeen) | Valinnainen (automaattinen AC-verkosta irrottamisen jälkeen) | Valinnainen (automaattinen AC-verkosta irrottamisen jälkeen) | Valinnainen (automaattinen AC-verkosta irrottamisen jälkeen) |
| PID-säädin | Yöaika, sisäänrakennettu | Yöaika, sisäänrakennettu | Yöaika, sisäänrakennettu | Yöaika, sisäänrakennettu | Yöaika, sisäänrakennettu |
| RS485 (portit 1+2) ylijännitesuoja | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu |
| DC-yliäjynnesuoja | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu | Tyypin II, paikallisesti vaihdettavat, integroitu |
| AC-yliäjynnesuoja | Tyypin II, paikallisesti vaihdettavat, valinnainen | Tyypin II, paikallisesti vaihdettavat, valinnainen | Tyypin II, paikallisesti vaihdettavat, valinnainen | Tyypin II, paikallisesti vaihdettavat, valinnainen | Tyypin II, paikallisesti vaihdettavat, valinnainen |
| DC-fuusorit (yksi napa) | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen | 25 A, valinnainen |
| DC-erotin | Valinnainen | Valinnainen | Valinnainen | Valinnainen | Valinnainen |
| STANDARDIEN NOUTAMINEN | |||||
| Turvallisuus | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Verkkokytkentästandardit(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 luokka A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Kyllä | Kyllä | Kyllä | Kyllä | Kyllä |
| ASENNUSTIEDOT | |||||
| Syneryksikköjen lukumäärä invertterille | 2 | 2 | 3 | 3 | 3 |
| AC-johdon poikkileikkaus ja ulkomitta: linja/PE (alumiini tai kupari) (mm²/mm) | Poikkileikkaus jopa 120 / 70 mm²; ulkomitta 30-50 / 12-20 mm | Poikkileikkaus jopa 120 / 70 mm²; ulkomitta 30-50 / 12-20 mm | Poikkileikkaus jopa 120 / 70 mm²; ulkomitta 30-50 / 12-20 mm | Poikkileikkaus jopa 120 / 70 mm²; ulkomitta 30-50 / 12-20 mm | Poikkileikkaus jopa 120 / 70 mm²; ulkomitta 30-50 / 12-20 mm |
| DC-sisään: invertteri/synergiayksikkö (7)(8) | 8/4 paria MC4 | 8/4 paria MC4 | Liittimet, 2 paria/ 1 pari, poikkileikkaus jopa 50 mm², alumiini tai kupari, johdon ulkomitta 12-20 mm | Liittimet, 2 paria/ 1 pari, poikkileikkaus jopa 50 mm², alumiini tai kupari, johdon ulkomitta 12-20 mm | 12/4 paria MC4, liittimet, 3 paria / 1 pari, poikkileikkaus jopa 50 mm² alumiini tai kupari, johdon ulkomitta 12-20 mm |
| Ulkomitat (kork. x leveä x syvä) (mm) – Synergiayksikkö | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Ulkomitat (kork. x leveä x syvä) (mm) – Synergian hallintalaite | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Paino (kg) – Synergiayksikkö | 32 | 32 | 32 | 32 | 32 |
| Paino (kg) – Synergian hallintalaite | 18 | 18 | 18 | 18 | 18 |
| Työskentelylämpötila-alue (°C) | -40 – +60(9) | -40 – +60(9) | -40 – +60(9) | -40 – +60(9) | -40 – +60(9) |
| Jäähdytys | Puhallin (vaihdettavissa) | Puhallin (vaihdettavissa) | Puhallin (vaihdettavissa) | Puhallin (vaihdettavissa) | Puhallin (vaihdettavissa) |
| Äänenhuippupiste (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Suojaluokka | IP65 – ulko- ja sisätiloissa | IP65 – ulko- ja sisätiloissa | IP65 – ulko- ja sisätiloissa | IP65 – ulko- ja sisätiloissa | IP65 – ulko- ja sisätiloissa |
| Asennus | Liitetty tuki | Liitetty tuki | Liitetty tuki | Liitetty tuki | Liitetty tuki |
(1) Vaihtoehto saatavilla tietyissä maissa. Lisätietoja: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 Yhdistyneessä kuningaskunnassa
(3) Jos ulkoinen RCD on vaatimuksena, sen osoitustason on oltava ≥ 200 mA SE50K/SE66.6K; ≥ 300 mA SE90K, SE100K
(4) Mikäli paikalliset määräykset sallivat
(5) Lisäviestintävaihtoehtojen spesifikaation saamiseksi käy osoitteessa https://www.solaredge.com/products/communication tai Resurssikirjastossa: https://www.solaredge.com/downloads# ladataksesi halutun tuotetiedotarkastuksen
(6) Kaikki standardit ja sertifikaatit ovat ladattavissa ”Sertifikaatit” -kategoriasta Resurssikirjastossa: https://www.solaredge.com/downloads#/
(7) DC-sisääntulo saatavissa MC4-liittimillä tai liitäntäkappaleilla invertterin osanumeroita. Lisätietoja saat ottamalla yhteyttä SolarEdge:iin
(8) Ainoastaan Staubli-valmistetut MC4-liittimet ovat sallittuja
(9) Teho alennus – spesifikaation saamiseksi katso https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
