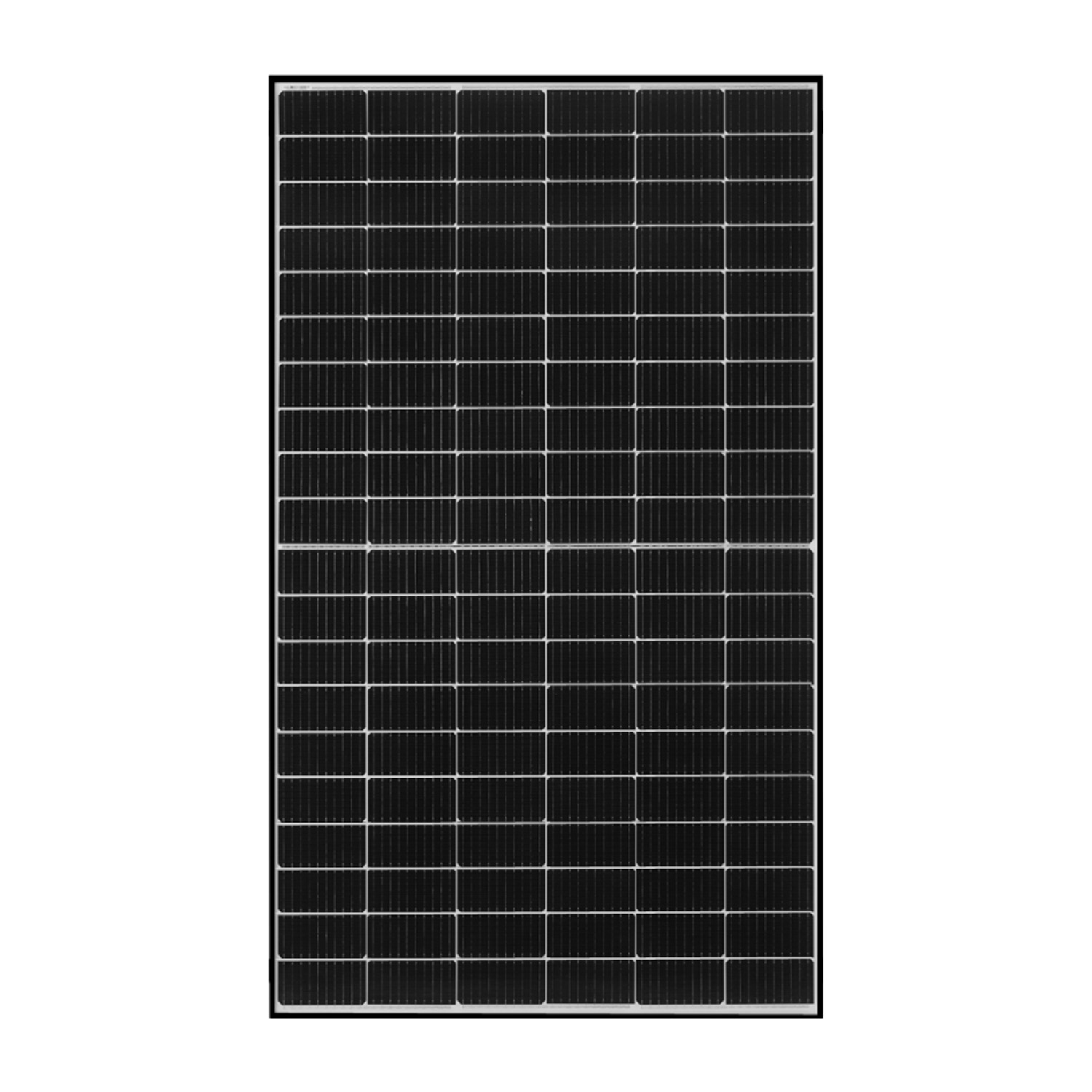

Moduuli JINKO JKM460M-60HL4-V SF

SKU: F10C0121 EAN: 5905951589305
Moduuli JINKO JKM460M-60HL4-V SF
Valmistaja

Teho

Kehyksen väri

Hyötysuhde

Tuotetakuu

Lineaarinen tehotakuu

BusBar-määrä

Kehyksen paksuus

Korkeus

Leveys

Suurin staattinen kuormitus (Pa)

Määrä lavaa kohden

Määrä kontissa

Paino 24,2 kg
Nettohinta 46,51 €
Törkeää

46,51 €
Törkeää

46,51 €
Törkeää

Datasheet Jinko JKM460M-60HL4-V SF datasheet-jinko-jkm460m-60hl4-v-sf.pdf

Tuotetiedot

Valmistaja

Teho

Kehyksen väri

Hyötysuhde

Tuotetakuu

Lineaarinen tehotakuu

BusBar-määrä

Kehyksen paksuus

Korkeus

Leveys

Suurin staattinen kuormitus (Pa)

Määrä lavaa kohden

Määrä kontissa

Paino 24,2 kg

Seria Tiger Pro 60HC 440–460 W

Tiger Pro 60HC 440–460 W -SUNNICsähköAurinkosähköpaneelit ovat edistyksellisiä P-tyyppisiä paneeleja, jotka tarjoavat korkean tehokkuuden ja luotettavuuden. Monibusbariteknologian sekä parannetun mekaanisen ja ympäristön kestävyuden ansiosta nämä moduulit ovat erinomainen valinta asuin-, kaupallisiin ja teollisiin asennuksiin.

Tiger Pro 60HC -sarjan moduulien tärkeimmät ominaisuudet:

  • Monibusbars teknologia (MBB HC) – lisää valon keräämistä ja energian tehokasta varastointia, mikä taataan korkeampi lähtöteho ja moduulin luotettavuus.
  • Kuumien pisteiden menetysten vähentäminen – optimoitu sähköasennus pienentää kuumien pisteiden syntymisen riskiä ja alhaisempi käyttovirta parantaa tehokkuutta ja kestoa.
  • PID-kestävyys – suojaa potentiaalista johtuvaa hajoamista (PID) optimoidun tuotantoprosessin ja materiaalien valvonnan avulla.
  • Parannettu mekaaninen kestävyys – sertifioitu tuulen (2400 Pa) ja lumen (5400 Pa) kuormitus kestävyys takaa pitkäikäisyyden äärimmäisissä sääolosuhteissa.
  • Kestävyys äärimmäisille sääolosuhteille – korkea suola- ja ammoniakkikestävyys tekee moduuleista sopivia erilaisten ympäristöjen käyttöön.
  • Positiivinen tehotoleranssi – tehotoleranssiraja 0~+3% takaa energiankäytön tehokkuuden parantamisen.
  • Pitkäaikaiset takuuajat – 12 vuoden tuote-takuu ja 25 vuoden lineaarinen tehotakuu, jolla on 0,55 %:n enimmäisvuosidegradointi, takaavat investoinnin vakautta ja turvallisuutta.

Kelle tämä on hyvä valinta?

Tiger Pro 60HC 440–460 W -moduulit ovat ihanteellinen ratkaisu käyttäjille, jotka etsivät korkeatehoisia, kestäviä ja luotettavia SUNNICpaneeleja. Edistyksellisten teknologioiden ja laajan käyttösovelluksen ansiosta nämä Aurinkosähköpaneelit soveltuvat sekä kattorakenteisiin että suuriin kaupallisiin ja teollisiin projekteihin.

Datasheet Jinko JKM460M-60HL4-V SF datasheet-jinko-jkm460m-60hl4-v-sf.pdf

Moduulien integroitu spesifikaatio

Spesifikaatiot (STC) & Sähkösuorituskyky (NOCT)
Parametri JKM440M-60HL4 JKM440M-60HL4-V JKM445M-60HL4 JKM445M-60HL4-V JKM450M-60HL4 JKM450M-60HL4-V JKM455M-60HL4 JKM455M-60HL4-V JKM460M-60HL4 JKM460M-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Maksimiteho (Pmax) [Wp] 440 Wp 327 Wp 445 Wp 331 Wp 450 Wp 335 Wp 455 Wp 339 Wp 460 Wp 342 Wp
Maksimijännite (Vmp) [V] 33,72 V 31,39 V 33,82 V 31,56 V 33,91 V 31,73 V 34,06 V 30,12 V 34,20 V 32,07 V
Maksimivirta (Imp) [A] 13,05 A 10,43 A 13,16 A 10,49 A 13,27 A 10,55 A 13,36 A 10,61 A 13,45 A 10,67 A
Avoimen piirin jännite (Voc) [V] 41,02 V 38,72 V 41,10 V 38,79 V 41,18 V 38,87 V 41,33 V 39,01 V 41,48 V 39,15 V
Oikosulkusuoja (Isc) [A] 13,73 A 11,09 A 13,79 A 11,14 A 13,85 A 11,19 A 13,93 A 11,25 A 14,01 A 11,32 A
Moduulin hyötysuhde STC [%] 20,39% 20,62% 20,85% 21,08% 21,32%
Mekaaninen spesifikaatio
Parametri Arvo Arvo Arvo Arvo Arvo
Kenno tyyppi Monokiteinen P-tyyppi Monokiteinen P-tyyppi Monokiteinen P-tyyppi Monokiteinen P-tyyppi Monokiteinen P-tyyppi
Kennojen määrä 120 (6 × 20) 120 (6 × 20) 120 (6 × 20) 120 (6 × 20) 120 (6 × 20)
Mitatti [mm] 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm 1903 × 1134 × 30 mm
Paino [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Etusuoja 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi
Runko Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos
Liitospakkaus IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka
Uloskäynnit TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm tai mukautettu pituus TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm tai mukautettu pituus TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm tai mukautettu pituus TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm tai mukautettu pituus TUV 1 × 4,0 mm² (+): 290 mm, (-): 145 mm tai mukautettu pituus
Työolot
Parametri Arvo Arvo Arvo Arvo Arvo
Käyttölämpötila [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Nimellinen työskentelylämpötila (NOCT) 45±2°C 45±2°C 45±2°C 45±2°C 45±2°C
Maksiminen järjestelmän jännite [V] 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC) 1000 / 1500 V DC (IEC)
Maksiminen sulake [A] 25 A 25 A 25 A 25 A 25 A
Tehtauranssi 0–3% 0–3% 0–3% 0–3% 0–3%
Pmaxin lämpötilakerroin [%/°C] -0,35%/°C -0,35%/°C -0,35%/°C -0,35%/°C -0,35%/°C
Voc:n lämpötilakerroin [%/°C] -0,28%/°C -0,28%/°C -0,28%/°C -0,28%/°C -0,28%/°C
Isc:n lämpötilakerroin [%/°C] +0,048%/°C +0,048%/°C +0,048%/°C +0,048%/°C +0,048%/°C
Mekaaninen kestävyys
Parametri Arvo Arvo Arvo Arvo Arvo
Tuulikuormitus 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Lumikuormitus 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Pakkauskonfiguraatio
Parametri Arvo Arvo Arvo Arvo Arvo
Lava 35 kpl / lava 35 kpl / lava 35 kpl / lava 35 kpl / lava 35 kpl / lava
Pino 70 kpl / pino 70 kpl / pino 70 kpl / pino 70 kpl / pino 70 kpl / pino
Kontti 40’HQ 840 kpl / kontti 840 kpl / kontti 840 kpl / kontti 840 kpl / kontti 840 kpl / kontti
