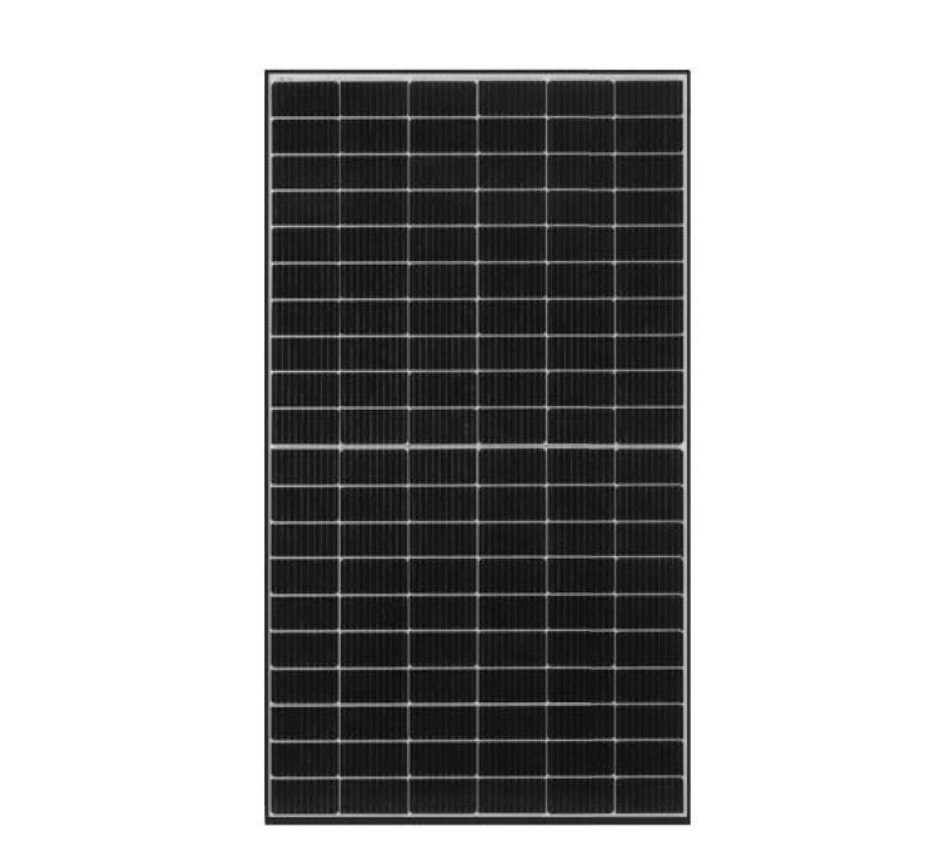

Moduuli JINKO JKM480N-60HL4-V BF

SKU: F10C03 EAN: 5905951588933
Jinko JKM480N-60HL4-V BF
Valmistaja

Teho

Kehyksen väri

Hyötysuhde

Tier 1

Tuotetakuu

Lineaarinen tehotakuu

BusBar-määrä

Kehyksen paksuus

Korkeus

Leveys

Suurin staattinen kuormitus (Pa)

Kaapelin pituus (+)

Kaapelin pituus (-)

200 mm
Määrä lavaa kohden

Määrä kontissa

Paino 24,2 kg
Nettohinta 84,35 €
Törkeää

84,35 €
Törkeää

84,35 €
Törkeää

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Tuotetiedot

Valmistaja

Teho

Kehyksen väri

Hyötysuhde

Tier 1

Tuotetakuu

Lineaarinen tehotakuu

BusBar-määrä

Kehyksen paksuus

Korkeus

Leveys

Suurin staattinen kuormitus (Pa)

Kaapelin pituus (+)

Kaapelin pituus (-)

200 mm
Määrä lavaa kohden

Määrä kontissa

Paino 24,2 kg

Jinko Solar Tiger Neo Typ N 60HL4-(V) 460-480 W SUNNICpaneeli

Jinko Solar Tiger Neo -SUNNICsähköAurinkosähköpaneelit ovat nykyaikainen ratkaisu tehokkaaseen sähköenergian tuotantoon. N-tyypin teknologian ja edistyksellisten ominaisuuksien ansiosta ne tarjoavat korkean hyötysuhteen ja pitkäikäisen käytön.

Ominaisuudet:

  • SMBB-teknologia – Parempi valonkeräys ja energian varastointi, mikä johtaa suurempaan tehoon ja luotettavuuteen paneelissa.
  • Korkea kestävyys – Aurinkosähköpaneelit kestävät hyvin suolavesihöyryä, ammoniakkia sekä mekaanisia kuormia jopa 2400 Pa (tuuli) ja 5400 Pa (lumi).
  • PID-kestävyys – Varmistettu suoja jänniteindusoitua hajoamista (PID) vastaan optimoidun tuotantoprosessin ansiosta.
  • Hot 2.0 -teknologia – N-tyypin Aurinkosähköpaneelit tarjoavat suurempaa luotettavuutta ja alhaisempaa LID/LETID-hajoamista.
  • Suorituskykytakuu – 12 vuoden takuu tuotteelle ja 30 vuoden suorituskykytakuu, jossa vuosittainen hajoaminen on 0,40%.
  • Korkea hyötysuhde – Paneelien hyötysuhde on 21,32% – 22,24%, mikä takaa tehokkaan energian tuotannon.

Kelle tämä on hyvä valinta?

Jinko Solar Tiger Neo -Aurinkosähköpaneelit tarjoavat korkean energiatehokkuuden, kestävyyden ja vastustuskyvyn haastaville sääolosuhteille. Nykyaikaisen teknologian ja pitkän aikavälin takuun ansiosta ne ovat täydellinen ratkaisu SUNNICsähkön järjestelmiin.

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Moduulien spesifikaatio

Sähkösuorituskyky (STC & NOCT)
Parametri JKM460N-60HL4-V JKM465N-60HL4-V JKM470N-60HL4-V JKM475N-60HL4-V JKM480N-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Maksimiteho (Pmax) [W] 460 346 465 350 470 353 475 357 480 361
Maksimijännite (Vmp) [V] 34,72 32,60 34,89 32,77 35,05 32,94 35,21 33,10 35,38 33,27
Maksimivirta (Imp) [A] 13,25 10,61 13,33 10,67 13,41 10,73 13,49 10,79 13,57 10,85
Avoimen piirin jännite (Voc) [V] 42,05 39,94 42,22 40,10 42,38 40,25 42,54 40,41 42,71 40,57
Oikosulkusuoja (Isc) [A] 13,99 11,29 14,07 11,36 14,15 11,42 14,23 11,49 14,31 11,55
Moduulin hyötysuhde STC [%] 21,32 21,55 21,78 22,01 22,24
Mekaaninen spesifikaatio
Parametri Arvo Arvo Arvo Arvo Arvo
Kenno tyyppi Monokiteinen N-tyyppi Monokiteinen N-tyyppi Monokiteinen N-tyyppi Monokiteinen N-tyyppi Monokiteinen N-tyyppi
Kennojen määrä 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Mitatti [mm] 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm
Paino [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Etusuoja 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi 3,2 mm, heijastamaton pinnoite, korkea läpinäkyvyys, matala rautapitoisuus, karkaistu lasi
Runko Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos Anodisoitu alumiiniseos
Liitospakkaus IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka IP68 suojaluokka
Uloskäynnit TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm tai mukautettu pituus TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm tai mukautettu pituus TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm tai mukautettu pituus TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm tai mukautettu pituus TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm tai mukautettu pituus
Lämpötilakertoimet & Järjestelmäliitännän parametrit
Parametri Arvo Arvo Arvo Arvo Arvo
Maksimitehon lämpötilakerroin (Pmax) -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C
Avoimen piirin jännitteen lämpötilakerroin (Voc) -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C
Oikosulkusuoja virran lämpötilakerroin (Isc) +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C
Nimellinen työskentelylämpötila (NOCT) 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C
Käyttölämpötila [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Maksiminen järjestelmän jännite [V] 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC)
Maksiminen sarjavirran sulake [A] 25 A 25 A 25 A 25 A 25 A
Tehtauranssi 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3%
Mekaaninen kestävyys
Parametri Arvo Arvo Arvo Arvo Arvo
Tuulikuormitus 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Lumikuormitus 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Pakkauskonfiguraatio
Parametri Arvo Arvo Arvo Arvo Arvo
Lava 36 kpl / lava 36 kpl / lava 36 kpl / lava 36 kpl / lava 36 kpl / lava
Pino 72 kpl / pino 72 kpl / pino 72 kpl / pino 72 kpl / pino 72 kpl / pino
Kontti 40’HQ 864 kpl / 40’HQ kontti 864 kpl / 40’HQ kontti 864 kpl / 40’HQ kontti 864 kpl / 40’HQ kontti 864 kpl / 40’HQ kontti
