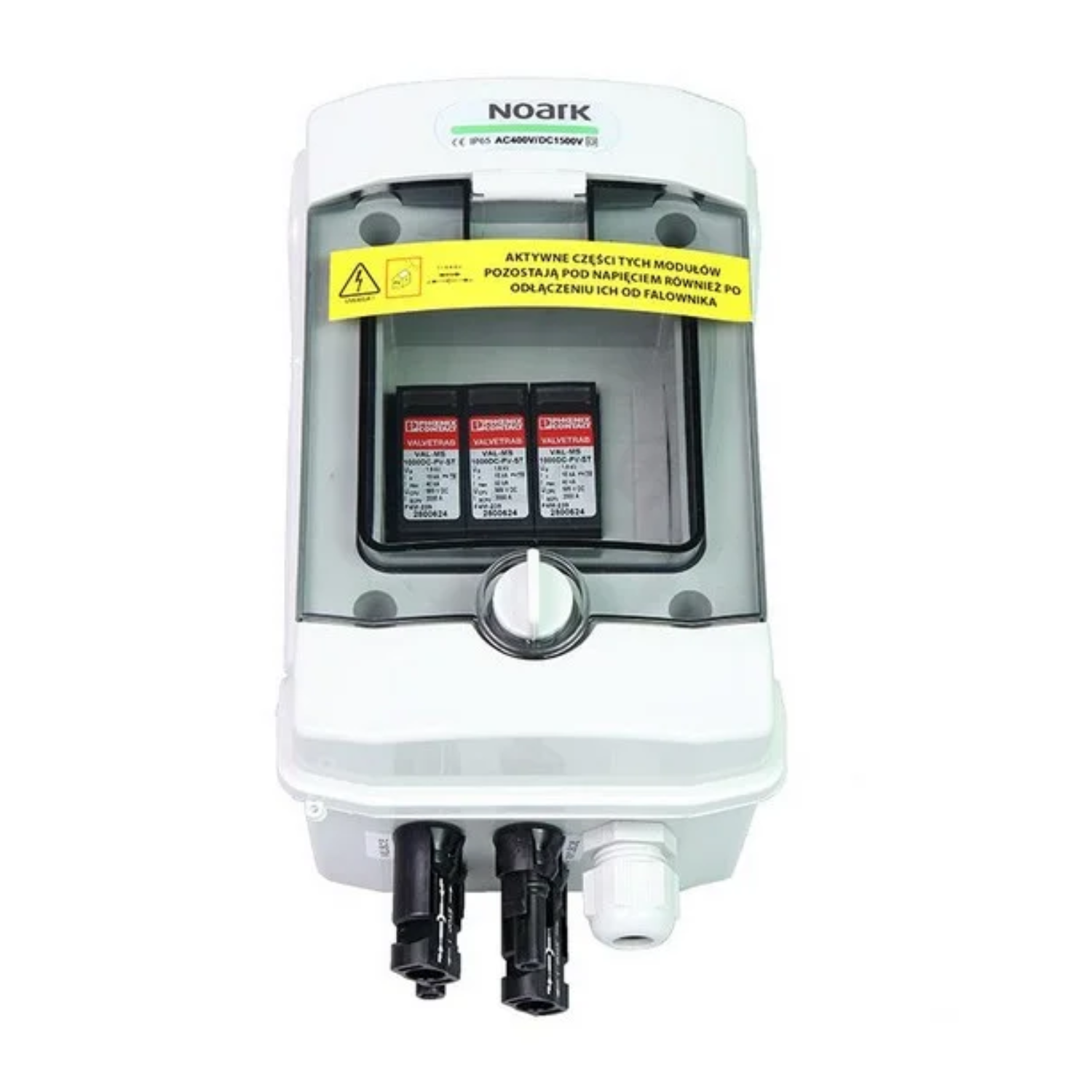

Jakokeskus – NOARK – SH-5 DC
Tuotetiedot
| Paino | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC Standard-sarja
Noarkin SH-5 DC Standard-sarjan modulaarinen ylijännitesuojalaite on suunniteltu suojaamaan aurinkosähköasennuksia ylijännitteiden vaikutuksilta. Varustettuna edistyneillä T1/T2-tyypin rajoittimilla se tarjoaa korkean turvallisuustason ja toimintavarmuuden haastavissa olosuhteissa, mistä kertoo IP65-kotelointiluokka ja UV-säteilyn kestävyys.
Noarkin SH-5 DC Standard-sarjan tärkeimmät ominaisuudet:
- Tehokas T1/T2-tyypin ylijännitesuoja PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V:n ansiosta.
- Maksimaalinen purkausvirta Imax 40 kA (8/20 μs) ja nimellisvirta In 15 kA (8/20 μs).
- Nopea vasteaika ≤ 25 ns, mikä minimoi suojattavan laitteiston vaurioitumisriskin.
- Kestävä, modulaarinen kotelo IP65-suojaluokalla, UV-säteilyn ja iskujen (IK08) kestävä.
- Nimellisjännite eristykselle U: 400 V AC, 1500 V DC; käyttölämpötila-alue -25 °C – +60 °C.
- Valmis liitettäväksi tehtaalla asennetuilla MC4 Stäubli -liittimillä ja viiden vuoden takuulla.
Kenelle tämä on hyvä valinta?
Noark SH-5 DC Standard-sarja on erinomainen ratkaisu aurinkosähköjärjestelmien asentajille, jotka etsivät luotettavaa ja helposti asennettavaa suojausta korkean DC-jännitteen asennuksiin. Se sopii erinomaisesti sekä asuin- että liikekäyttöön, joissa turvallisuus ja ylijännitteiltä suojattujen laitteiden pitkäikäisyys ovat ratkaisevia.
| Parametri | SH-5 DC |
|---|---|
| AKUN LIITÄNTÄTIEDOT | |
| I/O-määrä PV-ketjulle | 1 | 1 |
| Kenttien määrä | 4 |
| Liitäntätapa | MC4 Stäubli – paneeliliitäntä |
| Malli | PHS 4 T |
| PERUSPARAMETRIT — DC-PUOLI | |
| Ilość | Rodzaj ogranicznika przepięć DC | Typ | 1 | Phoenix | T1/T2 |
| KOTELON SÄHKÖ- JA MEKAANISET OMINAISUUDET | |
| Kotelon mitat ilman tiivisteitä ja MC4-liittimiä (P|L|K) (mm) | 120.00 | 128.00 | 201.00 |
| Suoritus standardin mukaisesti | EN 60670-1, EN 62208 |
| Suojausluokka | IP65 |
| Turvallisuusluokka | II |
| Eristysnimellisjännite U₁ (V) | 400 V AC, 1500 V DC |
| Hehkutankotesti (°C) | 650°C |
| Iskunkestävyys | IK08 |
| UV-kestävyys | Kyllä |
| Kierrätettävä muovi | Halogeeniton |
| Käyttölämpötila (°C) | -25°C – +60°C |
| KÄYTETTY DC-YLIJÄNNITESUOJA (SPD) | |
| Valmistaja | PHOENIX |
| Malli | VAL-MS-T1/T2-1000DC-PV/2+V |
| Ylijännitesuojaus | T1 / T2 |
| Avoimen piirin jännite Uocstc (V) | ≤ 975 V DC |
| Maksimi purkuvirta Imax (8/20) µs (kA) | 40 kA |
| Vasteaika tA (ns) | ≤ 25 ns |
| Testisalaman virta (10/350) µs, varaus (As) | 2,5 As |
| Testisalaman virta (10/350) µs, spesifinen energia (kJ/Ω) | 6,25 kJ/Ω |
| Testisalaman virta (10/350) µs, huippuarvo limp (kA) | 5 kA |
| Kokonaispoistovirta Itotal (8/20) µs (kA) | 40 kA |
| Kokonaispoistovirta Itotal (10/350) µs (kA) | 5 kA |
| Eristysvastus Riso (GΩ) | > 5 GΩ (przy 500 V DC) |
| Nimellispurkuvirta In (8/20) µs (kA) | 15 kA |
| Nimellisvirta I (A) | 80 A |
| Pitkäaikainen käyttövirta ICPV (µA) | < 20 µA DC |
| Suurin jatkuva jännite Ucpv (V) | 1170 V DC |
| Oikosulkukestävyys IsCPV (kA) | 2000 A |
| Jäännösjännite Ures (kV) | ≤ 3,5 kV (przy In) |
| – | ≤ 2,9 kV (przy 5 kA) |
| – | ≤ 3,2 kV (przy 10 kA) |
| – | ≤ 3,7 kV (przy 20 kA) |
| – | ≤ 4,1 kV (przy 30 kA) |
| – | ≤ 4,6 kV (przy 40 kA) |
| Suojausjohdon virta IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Suojaustaso Up (kV) | ≤ 3,5 kV |
| Virrankulutus valmiustilassa Pc (mVA) | ≤ 25 mVA |
| Liitäntäkonfiguraatio | Y-kytkentä |
HUOMIO! Näiden moduulien aktiiviset osat pysyvät jännitteisinä myös sen jälkeen, kun ne on irrotettu invertteristä.
