Jakokeskus – NOARK – SH-6 DC
SKU: F39044
EAN: 2010000034712
Tuotetiedot
| Paino | 1,88 kg |
|---|---|
| CN | 85351010 |

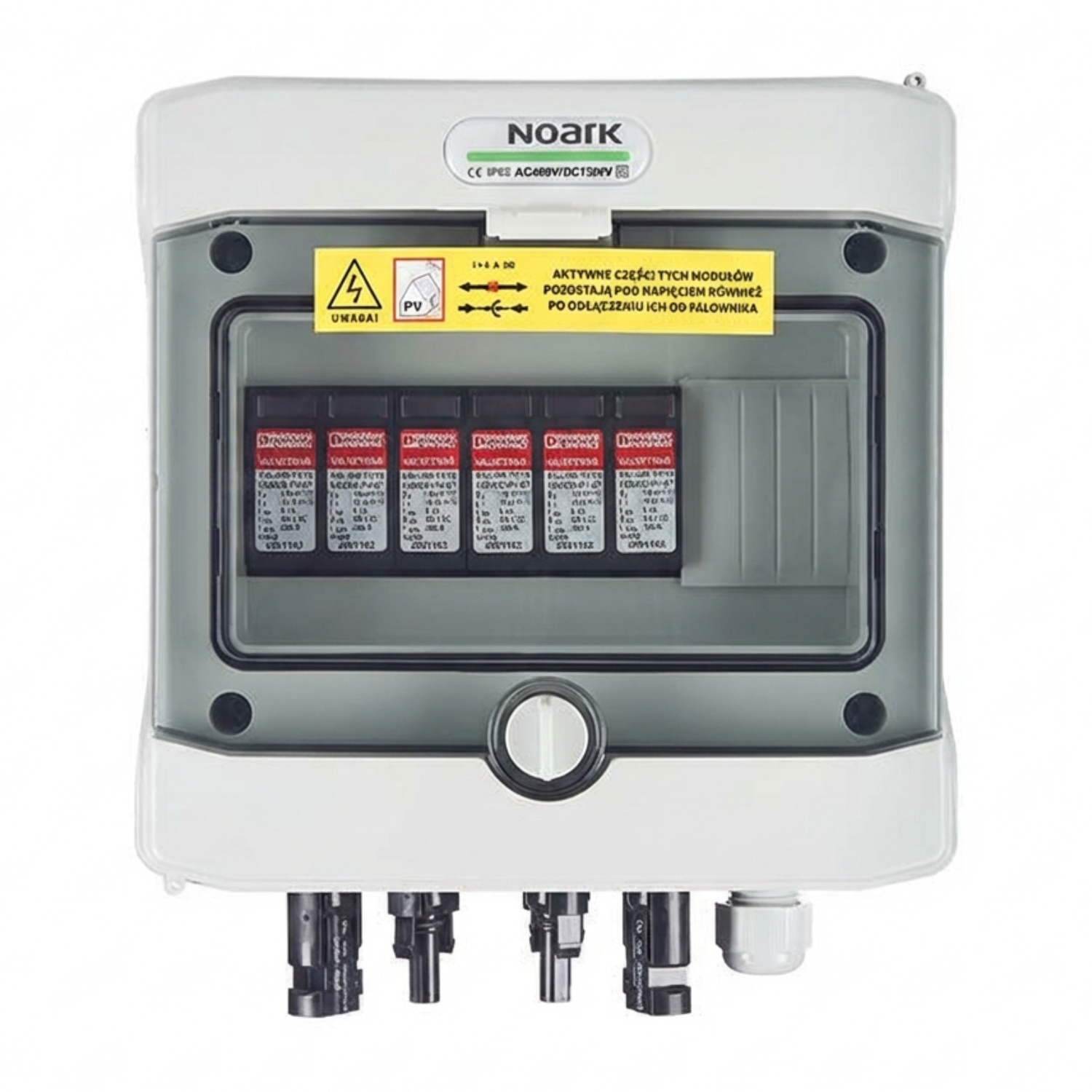

Noark SH-6 DC Standard-sarja
Noark SH-6 DC -liitäntärasia on tiivis ratkaisu aurinkosähköasennuksiin. Se tarjoaa korkean IP65-suojaustason ja suojaluokan II, mikä tekee siitä erinomaisen valinnan järjestelmiin, joissa vaaditaan luotettavuutta ja turvallisuutta. Modulaarinen rakenne mahdollistaa joustavan sovittamisen asennuksen tarpeisiin.
Tärkeimmät ominaisuudet — Noark SH-6 DC tiivis liitäntärasia:
- Modulaarinen toteutus, jossa on 8 paikkaa moduuleille joustavaan kokoonpanoon.
- Integroituja MC4-paneeliliittimiä asennuksen helpottamiseksi.
- IP65-suojausluokka, joka takaa pölyn- ja vedenkestävyyden.
- Suojaluokka II käyttäjäturvallisuuden lisäämiseksi.
- Varustettu DC-ylijännitesuojalla, tyyppi 1+2 PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Läpinäkyvä ovi nopeaa tarkastusta varten.
Kenelle tämä on hyvä valinta?
Noark SH-6 DC on erinomainen valinta aurinkosähköjärjestelmien asentajille, sekä salamasuojatuissa että ilman salamasuojausta olevissa asennuksissa. Sen tiivis rakenne ja korkea IP65-suojaus tekevät siitä sopivan pinta-asennuksiin ulkotiloissa. Se on ihanteellinen ratkaisu sekä asunto- että yrityskohteisiin, joissa turvallisuus ja luotettavuus ovat etusijalla.
| Parametri | PHS 8T |
|---|---|
| Kotelon sähkö- ja mekaaniset parametrit | |
| Malli | PHS 8T |
| Moduulien määrä | 8 |
| Soveltuvat standardit | EN 60670-1, EN 62208 |
| IP-luokka | IP65 |
| Suojausluokka | II |
| Nimellis eristysjännite (Ui) | 690 V AC, 1000 V DC |
| Hehkulankakoe | 650°C |
| Iskunkestävyys | IK08 |
| Kierrätettävä muovimateriaali | halogeeniton |
| Käytetyt liitännät | 2 x moduuliketjua 2 MPPT:lle, 2 x DC-ylijännitesuojain tyyppi 1+2, valmiiksi liitettävä, modulaarinen rakenne, MC4-paneeliliittimet |
| Ovet | läpinäkyvät |
| Väri | valkoinen |
| Käytetty DC-ylijännitesuojain | |
| Valmistaja/malli | PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V |
| Ylijännitesuojaus | Tyyppi 1+2 |
| Suurin jatkuva jännite UCPV | 1050 V DC |
| Oikosulkukestävyys (I SCPV) | 2000 A |
| Pitkäaikainen käyttövirta ICPV | <20 µA |
| Nimellinen kuormitusvirta IL | 80 A |
| Suojajohdon virta IPE | <=20 µA DC, <=250 µA AC |
| Valmiustilan tehonkulutus PC | <25 mVA |
| Nimellispurkuvirta (8/20) µs | 15 kA |
| Maks. purkuvirta Imax (8/20) µs | 40 kA |
| Salaman purku (10/350) µs, varaus | 2,5 As |
| Salaman purku (10/350) µs, ominaisenergia | 6,25 kJ/ΩM |
| Salaman purku (10/350) µs, huippuarvo Limp | 5 kA |
| Kokonaispoistovirta Itotal (8/20) µs | 40 kA |
| Kokonaispoistovirta Itotal (10/350) µs | 5 kA |
| Suojaustaso Up | <= 3,5 kV |
| Jäännösjännite Ures | <= 3,5 kV (kun In), <= 2,9 kV (kun 5 kA), <= 3,2 kV (kun 10 kA), <= 3,7 kV (kun 20 kA), <= 4,1 kV (kun 30 kA), <= 4,6 kV (kun 40 kA) |
| Vasteaika tA | <= 25 ns |
| Eristysvastus Riso | <= 5 GΩ (500 V DC:llä) |
